 Prépa moteur 1776

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3  Suivant
AuteurMessage
bil

avatar

Messages : 576
Date d'inscription : 01/02/2012
Age : 39
Localisation : Neurey en Vaux

MessageSujet: Re: Prépa moteur 1776   Lun 13 Jan - 18:10

J'ai modifié mon semi auto aujourd'hui, j'ai pu ainsi te boucher tous les trous en trop sur ta turbine. Et puis après j'ai aussi ressorti ma sableuse du fond du garage, je l'ai un peu modifié elle aussi. Donc opération sablage de tes tôles moteur ce week-end.  Very Happy
Par contre, il faudra aussi qu'on modifie les couvres cylindres au niveau des pipes d'admission.
Revenir en haut Aller en bas
trombi51
Modérateur
avatar

Messages : 1246
Date d'inscription : 18/02/2012
Age : 38
Localisation : Dampierre les conflans (70)

MessageSujet: Re: Prépa moteur 1776   Lun 13 Jan - 18:29


bil a écrit:
j'ai aussi ressorti ma sableuse du fond du garage, je l'ai un peu modifié elle aussi. Donc opération sablage de tes tôles moteur ce week-end. Very Happy

tu là boostée ???

faut que j'achète du sable ?


bil a écrit:
Par contre, il faudra aussi qu'on modifie les couvres cylindres au niveau des pipes d'admission.
oui on fera ça avant le sablage
Revenir en haut Aller en bas
bil

avatar

Messages : 576
Date d'inscription : 01/02/2012
Age : 39
Localisation : Neurey en Vaux

MessageSujet: Re: Prépa moteur 1776   Lun 13 Jan - 21:50

Non pour le sable t'emmerde pas, je le ferai. Pour les couvres cylindre il faudra les ouvrir et ressouder une tôle en arc de cercle au plus près des pipes.
Revenir en haut Aller en bas
bil

avatar

Messages : 576
Date d'inscription : 01/02/2012
Age : 39
Localisation : Neurey en Vaux

MessageSujet: Re: Prépa moteur 1776   Mer 15 Jan - 17:31

Tu vends ton attelage? Un problème de moins pour ton moteur, tu vas être un peu plus libre pour monter un pot d'échappement plus libéré.  Surprised
Revenir en haut Aller en bas
trombi51
Modérateur
avatar

Messages : 1246
Date d'inscription : 18/02/2012
Age : 38
Localisation : Dampierre les conflans (70)

MessageSujet: Re: Prépa moteur 1776   Mer 15 Jan - 17:44

exactement !!!

mais j'en ai trouvé un autre qui se fixe entre les ferrures et qui ne gène pas pour un
4 en 1  Wink
Revenir en haut Aller en bas
trombi51
Modérateur
avatar

Messages : 1246
Date d'inscription : 18/02/2012
Age : 38
Localisation : Dampierre les conflans (70)

MessageSujet: Re: Prépa moteur 1776   Sam 18 Jan - 18:53

Merci encore Bil pour le sablage (non sans mal  Laughing ) des tôles moteur  Wink
Revenir en haut Aller en bas
bil

avatar

Messages : 576
Date d'inscription : 01/02/2012
Age : 39
Localisation : Neurey en Vaux

MessageSujet: Re: Prépa moteur 1776   Sam 18 Jan - 19:30

De rien, merci à toi pour mes joint de placo, c'est super cool!
Je pense que j'ai compris mes soucis de sableuse: il faut que j'arrange ça car sabler la 1302 proportionnellement au temps que j'ai passé sur tes tôles moteur, ça va pas le faire du tout.
Revenir en haut Aller en bas
trombi51
Modérateur
avatar

Messages : 1246
Date d'inscription : 18/02/2012
Age : 38
Localisation : Dampierre les conflans (70)

MessageSujet: Re: Prépa moteur 1776   Dim 9 Fév - 16:49

voila le moment de la mise au poids des bielles... 568 g pour la plus légère et 576 g pour la + lourde ! 8 grammes à enlever au maximum ! c'est énorme.


Revenir en haut Aller en bas
bil

avatar

Messages : 576
Date d'inscription : 01/02/2012
Age : 39
Localisation : Neurey en Vaux

MessageSujet: Re: Prépa moteur 1776   Dim 9 Fév - 17:17

Oui en effet, il y a du copeau à faire: 8 grammes, ça commence à faire mais ça va se faire!
Revenir en haut Aller en bas
trombi51
Modérateur
avatar

Messages : 1246
Date d'inscription : 18/02/2012
Age : 38
Localisation : Dampierre les conflans (70)

MessageSujet: Re: Prépa moteur 1776   Sam 8 Mar - 19:46

Allé on est motivés !!!

vilo reçu et équilibré !

Aujourd'hui, grosse journée ! nettoyage, ebavurage, montage à blanc ...



les coussinets sont montés pour essais


les bielles sont mises au poids


ensuite le vilo est monté seul


et serré au couple

Vous pouvez constater que cet homme est très concentré... geek

vient le tour de l'AAC, coussinets, mise en place seul, serrage au couple...



là l'homme concentré prend des mesure pour la pompe à huile...

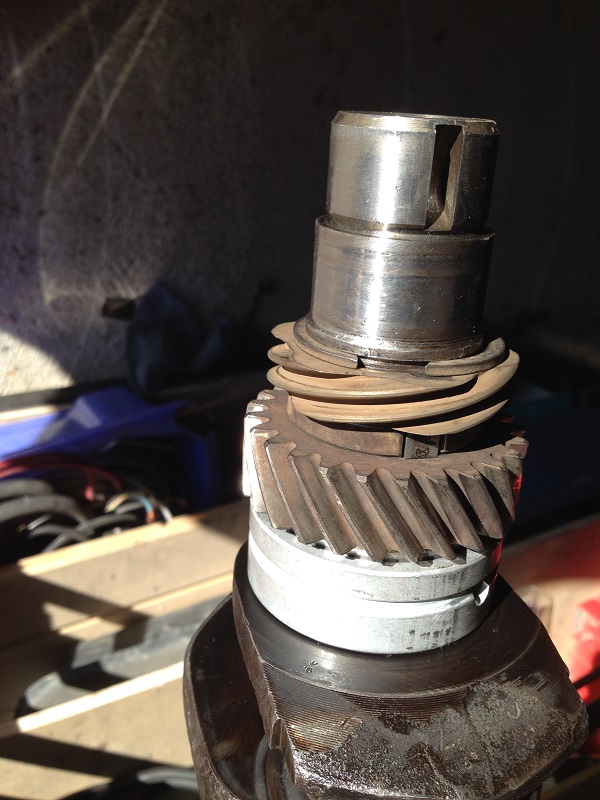

ensuite vient le tour du montage des éléments du vilo:


on chauffe le pignon en attendant on remet en place le coussinet et la clavette


et sa rentre tout seul !


pareil pour le pignon en bronze:


vient le tour des bielles, mise place des coussinets et montage


on monte, on serre au couple...



ensuite montage du vilo complet et de l'AAC pour voir si tout tourne sans problèmes.


voila pour aujourd'hui.
Revenir en haut Aller en bas
bil

avatar

Messages : 576
Date d'inscription : 01/02/2012
Age : 39
Localisation : Neurey en Vaux

MessageSujet: Re: Prépa moteur 1776   Sam 8 Mar - 20:37

Oui, bonne journée, on mécanique, on discute, soleil, café, (oui, il y aune petite cafetière dans le garage), et puis moi qui bricole sur ma 1200, David sur son moulin... C'est cool.

Bon sinon David, ma fille ayant décidé de manger chez la voisine, je me suis remis au boulot après ton départ.

Donc on a un deck eight à 1.6mm...


...et un volume de chambre de 51cm3


En utilisant la calulette F4E, ça donne un RV de 8.25/1
Je pensais bien pouvoir caser un RV de 8.5/1 sur ce moteur. Ca n'empêchera pas de fonctionner, mais 8.25/1 c'est un peu dommage...
Pour avoir 8.5/1, il faudrait raccourcir les cylindres de 0,4 mm.
On en reparle demain.  Wink
Revenir en haut Aller en bas
trombi51
Modérateur
avatar

Messages : 1246
Date d'inscription : 18/02/2012
Age : 38
Localisation : Dampierre les conflans (70)

MessageSujet: Re: Prépa moteur 1776   Dim 9 Mar - 6:32

tout allait trop bien faut bien qu'il y ai une couille !  Evil or Very Mad

Revenir en haut Aller en bas
bil

avatar

Messages : 576
Date d'inscription : 01/02/2012
Age : 39
Localisation : Neurey en Vaux

MessageSujet: Re: Prépa moteur 1776   Dim 9 Mar - 8:06

ben non David, c'est pas une couille, c'est juste le cheminement normal!
Tout proportion gardée pour notre niveau, c'est la différence entre la préparation et l'assemblage d'un moteur!
Et encore, on n'a pas attaquer la géométrie de distribution!
Ca va aller, il faut juste faire les choses dans l'ordre.  Smile
Revenir en haut Aller en bas
trombi51
Modérateur
avatar

Messages : 1246
Date d'inscription : 18/02/2012
Age : 38
Localisation : Dampierre les conflans (70)

MessageSujet: Re: Prépa moteur 1776   Dim 16 Mar - 9:01

Samedi le grand jour !

Début du montage du bloc:



Vue sur la rallonge d'aspiration d'huile:

on commence par remettre les coussinets, le vilo, l'arbre d'allumeur et l'allumeur pour le caller

ensuite les poussoirs avec de la patte de rodage et l'Engle 110

après callage on met la patte à joint

la pastille d'AAC

le deuxième demi-carter


une fois serré au couple


on met la pompe à huile et le couvercle.




Voila ou nous en sommes, on devrais avancer encore un peu cet aprèm'

à suivre...
Revenir en haut Aller en bas
trombi51
Modérateur
avatar

Messages : 1246
Date d'inscription : 18/02/2012
Age : 38
Localisation : Dampierre les conflans (70)

MessageSujet: Re: Prépa moteur 1776   Dim 16 Mar - 18:38

ça avance tranquille,

perçage de la plaque inférieure pour pouvoir mettre la sonde de température d'huile



ensuite prise de côtes pour le jeu axial du vilo...


0,64mm... y a pas assez de jeu, on y réfléchi


et on à commencer à monter les pistons cylindres 1&2 ainsi que la culasse


les tôles sous cylindre t3


la culasse et les tubes enveloppes



à suivre...
Revenir en haut Aller en bas
bertrand70



Messages : 92
Date d'inscription : 31/05/2012

MessageSujet: Re: Prépa moteur 1776   Ven 21 Mar - 7:31

bien bien tout ça !!!!


attention bil quand meme au grande rallonge sur la clé dyn ça joue des tours enfin c'est ce qu'on m'avait appris




Revenir en haut Aller en bas
bil

avatar

Messages : 576
Date d'inscription : 01/02/2012
Age : 39
Localisation : Neurey en Vaux

MessageSujet: Re: Prépa moteur 1776   Ven 21 Mar - 12:06

oui, tu as raison, les grandes rallonges du fait de leur flexibilité, faussent un peu le serrage, mais c'est vraiment négligeable à ce niveau là.
Revenir en haut Aller en bas
bertrand70



Messages : 92
Date d'inscription : 31/05/2012

MessageSujet: Re: Prépa moteur 1776   Ven 21 Mar - 13:13

moi quand ça casse je desserre d'un demi tour
Revenir en haut Aller en bas
bil

avatar

Messages : 576
Date d'inscription : 01/02/2012
Age : 39
Localisation : Neurey en Vaux

MessageSujet: Re: Prépa moteur 1776   Ven 21 Mar - 19:11

lol,  Very Happy
Et puis d'abord on parle de flexion et pas de flexibilité dans ce cas là, 'y faut que je dorme moi; Razz
Revenir en haut Aller en bas
trombi51
Modérateur
avatar

Messages : 1246
Date d'inscription : 18/02/2012
Age : 38
Localisation : Dampierre les conflans (70)

MessageSujet: Re: Prépa moteur 1776   Dim 23 Mar - 6:57

hier "petite" journée, les cylindres/pistons 3&4 et la culasse sont montés.



ainsi que le pieds de dynamo.

Maintenant il va falloir adapter les couvres cylindres pour les pipes


Revenir en haut Aller en bas
Emi

avatar

Messages : 52
Date d'inscription : 28/02/2012
Age : 37
Localisation : Dampierre les Conflans

MessageSujet: Re: Prépa moteur 1776   Dim 23 Mar - 13:01

Yes ça avance bien tout ça !!!!!
Revenir en haut Aller en bas
tropicox

avatar

Messages : 266
Date d'inscription : 10/06/2012

MessageSujet: Re: Prépa moteur 1776   Dim 23 Mar - 13:50

 c'est beau tout ça et propre, bravo david
Revenir en haut Aller en bas
trombi51
Modérateur
avatar

Messages : 1246
Date d'inscription : 18/02/2012
Age : 38
Localisation : Dampierre les conflans (70)

MessageSujet: Re: Prépa moteur 1776   Lun 7 Avr - 17:50

Quelques news du Samedi, bil à formé les tôles des cylindres (je ne me sentais pas Razz )







ah si j'ai fait la tôle de poulie !!! le raccord du full flow ne passait pas.


merci encore ma poule pour ce super taf  Wink
Revenir en haut Aller en bas
bil

avatar

Messages : 576
Date d'inscription : 01/02/2012
Age : 39
Localisation : Neurey en Vaux

MessageSujet: Re: Prépa moteur 1776   Lun 7 Avr - 20:10

Bah, échange de bon procédés...
Revenir en haut Aller en bas
trombi51
Modérateur
avatar

Messages : 1246
Date d'inscription : 18/02/2012
Age : 38
Localisation : Dampierre les conflans (70)

MessageSujet: Re: Prépa moteur 1776   Lun 14 Avr - 8:59

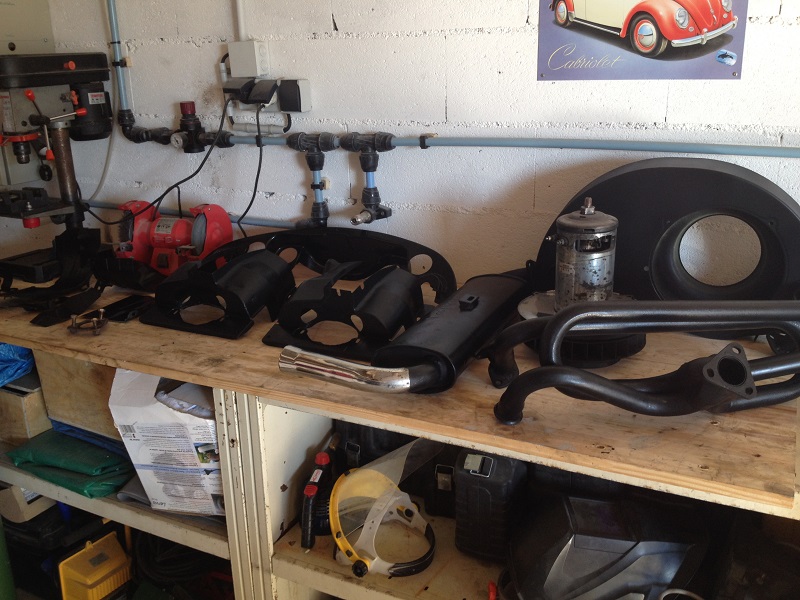

Autour des tôles moteur d'être mises en peinture,

Première étape: l'apprêt:



et la peinture noir


j'en ai profité pour peindre également le silencieux et le 4/1
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Prépa moteur 1776

Revenir en haut Aller en bas

Prépa moteur 1776
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 3Aller à la page : Précédent  1, 2, 3  Suivant
 Sujets similaires
-
» Question Moteur 1776
» configuration pour un 1776 ou 1915 coupleux
» Besoin de vos conseils !
» Rodage moteur
» Evolution d'un 1500 : 1776 ? Type4 ? 1500 turbo ?

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Cox Family Vesoul Vaivre :: atelier :: moteur-
Sauter vers:
